    ワイヤー式振れ止め　アルティマ ワイヤーロック (振れ止めワイヤーシステム)

    トップ ご利用ガイド 特定商取引法に基づく表記 お問い合わせ
    アルティマ ワイヤーロック(振れ止めワイヤーシステム)



    グリップ (ナット込) + L=1m



    グリップ (ナット込) + L=2m

    • ULG-1509(グリップ)：1個
    • ULG-1509A(端部)：1個
    • 片側端子ワイヤーL=1m
    • ULG-1509(グリップ)：1個
    • ULG-1509A(端部)：1個
    • 片側端子ワイヤーL=2m

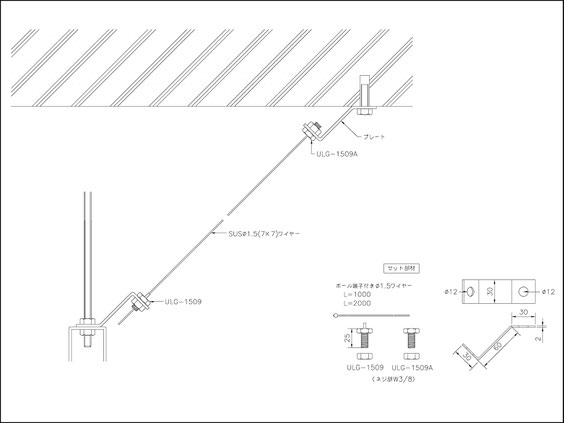

    φ1.5 ULG-1509 (A) + ワイヤー(片側端子)

    φ1.5 ULG-1509 (A) + ワイヤー(片側端子)

    構成部材：

    ・ULG-1509 (ナット込)

    ・ULG-1509 A (ナット込)

    ・片側端子ワイヤー (線径φ1.5) L=1m、L=2mから選択



    ※ 許容荷重：ULG-1509 Aが60kg以内となります







    ￥2,400

    税別 / 送料別途

    次の地域は送料無料: 全ての地域を表示 詳細を閉じる

    • お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
    設置手順書 (PDF)


     仕様





    左：ULG-1509 (グリップ)

    右：ULG-1509 A (端部)



    • ワイヤー径：φ1.5
    • 材質：真鍮・鉄
    • 仕上げ：ユニクロメッキ
    • ネジ仕様：W3/8
    • 許容荷重：540Ｎ（55kg以内）
    • 備考：ナット共



    片側ボール端子



    • ワイヤー径：φ1.5
    • 材質：SUS304
    • ワイヤー長：L=1,000mm、L=2,000mm



     ご注意



    • ワイヤー切断には、素線のほつれが起きないようにワイヤーカッターをご使用ください。
    • グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
    • グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
    • ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
    • グリップから出た余分なワイヤーは、40～50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
    • 弊社仕様のワイヤー以外は使用しないで下さい。また、安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
    • 切断、落下の恐れがあるので、エッジ部にワイヤーが直接接触しないようにしてください。
    • 振れ止め金具の取付位置は、支持部材付近にしっかり固定してください。
    • 本製品に塗料や油などを塗らないでください。
