アルティマ(Uグリップ)防鳥ワイヤー (PAT)

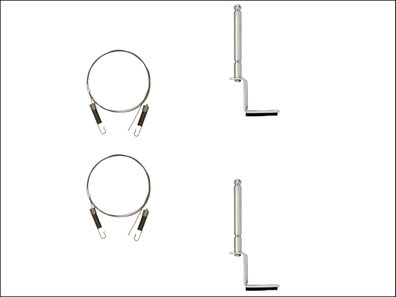

【セット品】φ0.8ワイヤーセットB-1：防鳥ワイヤーUBWMシリーズ＋支柱UBS-T0 (ビス止め可能箇所) ※ 写真はワイヤー2段仕様になります
構成部材：
・防鳥ワイヤーセット：UBWMシリーズ (線径φ0.8)×1組
ワイヤー長はL=1,000からL=4,000の4種類から選択
・支柱UBS-T01 (ビス止め可能箇所_ワイヤー1段仕様) もしくは、支柱UBS-T02 (ビス止め可能箇所_ワイヤー2段仕様)
※ 防鳥ワイヤー L=1,000からL=3,000は、支柱UBS-T0×2本セットとなります。
※ 防鳥ワイヤー L=4,000は、支柱UBS-T0×3本セットとなります。
※ 取付ビスは含まれておりません。
￥4,480
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
|
|
|
||||
|
品番 |
UBWM-10 |
UBWM-20 |
UBWM-30 |
UBWM-40 |
支柱UBS-T01 | 支柱UBS-T02 |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | - | |
| ワイヤー段 | - | - | - | - | 1段 | 2段 |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 | ||||
| 仕上げ | グリップ部：ニッケルメッキ | - | ||||
| 線径 | ステンレスワイヤー Φ0.63～0.80mm | - | ||||
| 付属ワイヤー | 寸法以内で長さは自由に調整できます | - | ||||
| B-1_1 | 1組 | - | - | - | 2本 | - |
| B-1_2 | - | 1組 | - | - | 2本 | - |
| B-1_3 | - | - | 1組 | - | 2本 | - |
| B-1_4 | - | - | - | 1組 | 3本 | - |
| B-1_5 | 2組 | - | - | - | - | 2本 |
| B-1_6 | - | 2組 | - | - | - | 2本 |
| B-1_7 | - | - | 2組 | - | - | 2本 |
| B-1_8 | - | - | - | 2組 | - | 3本 |

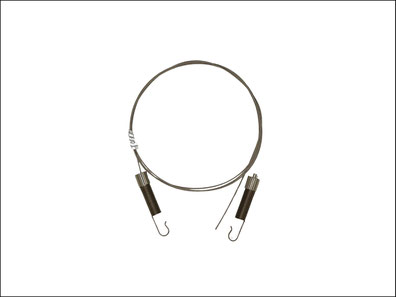

UBWMシリーズ：
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-T0：
※ 台座裏側止水用シーラー付 (ネジ部の止水は別途現場で行ってください。)
※ 端部、中間支柱共通
※ 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
※ 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
※ 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
※ 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
|
設置手順
|
|
ご注意
|
- 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
- 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
- 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
- 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
- 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
- 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
- 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
