アルティマ(Uグリップ)防鳥ワイヤー (PAT)
| 電設・電材関連 | 建築金物関連 | ||
【セット品】φ1.2ワイヤーセットA-1 (B)：防鳥ワイヤーUBW-Bシリーズ＋支柱UBS-T0 B (ビス止め可能箇所) ※ 写真はワイヤー2段仕様になります
構成部材：

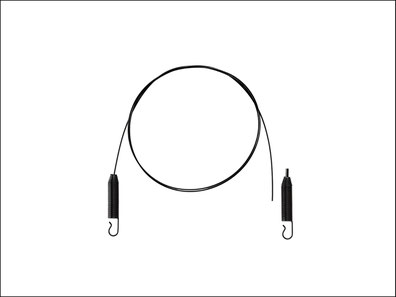

・防鳥ワイヤーセット：UBW-Bシリーズ (線径φ1.2)×1組
ワイヤー長はL=1,000からL=5,000の5種類から選択

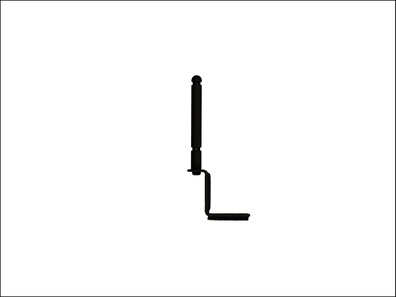

・支柱UBS-T01 B (ビス止め可能箇所=ワイヤー1段仕様) もしくは、支柱UBS-T02 B (ビス止め可能箇所=ワイヤー2段仕様)

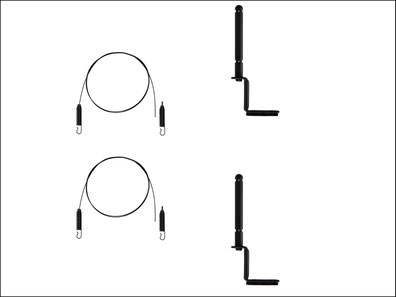

※ 防鳥ワイヤー L=1,000からL=3,000は、支柱UBS-T0 B×2本セットとなります。

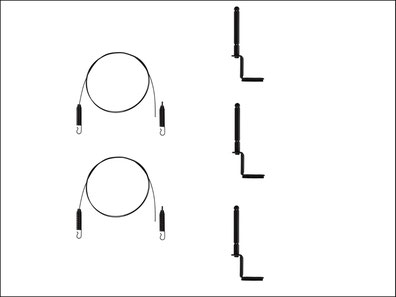

※ 防鳥ワイヤー L=4,000からL=5,000は、支柱UBS-T0 B×3本セットとなります。
※ 取付ビスは含まれておりません。
￥4,720
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
|
|
|
|||||
|
品番 |
UBW-10 B |
UBW-20 B |
UBW-30 B |
UBW-40 B |
UBW-50 B |
支柱UBS-T01 B | 支柱UBS-T02 B |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | L=5,000mm | - | |
| ワイヤー段 | - | - | - | - | - | 1段 | 2段 |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 | |||||
| 仕上げ | バネ部：黒染め グリップ部：黒クロメートメッキ | 黒つや消し塗装 | |||||
| 線径 | コーティングワイヤー Φ1.0～1.2mm(黒) | - | |||||
| 付属ワイヤー | 寸法以内で長さは自由に調整できます | - | |||||
| A-1 (B)_1 | 1組 | - | - | - | - | 2本 | - |
| A-1 (B)_2 | - | 1組 | - | - | - | 2本 | - |
| A-1 (B)_3 | - | - | 1組 | - | - | 2本 | - |
| A-1 (B)_4 | - | - | - | 1組 | - | 3本 | - |
| A-1 (B)_5 | - | - | - | - | 1組 | 3本 | - |
| A-1 (B)_6 | 2組 | - | - | - | - | - | 2本 |
| A-1 (B)_7 | - | 2組 | - | - | - | - | 2本 |
| A-1 (B)_8 | - | - | 2組 | - | - | - | 2本 |
| A-1 (B)_9 | - | - | - | 2組 | - | - | 3本 |
| A-1 (B)_10 | - | - | - | - | 2組 | - | 3本 |
UBW-Bシリーズ：
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-T0 B：
※ 台座裏側止水用シーラー付 (ネジ部の止水は別途現場で行ってください。)
※ 端部、中間支柱共通
※ 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
※ 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
※ 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
※ 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
|
設置手順
|
|
ご注意
|
- 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
- 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
- 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
- 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
- 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
- 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
- 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
- 黒塗装が剥がれる可能性がございますが、製品仕様上、問題ございません。
- 施工手順書通りに、取れつけて頂ければ塗装は剥がれません。剥がれても支柱ステンレスなので。錆び付きづらいです。
- ワイヤー引っ掛け部は、塗装が剥がれやすいですが、製品仕様上、問題ございません。
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
