アルティマ(Uグリップ)防鳥ワイヤー (PAT)
電設・電材関連 | 建築金物関連 | ||
構成部材:

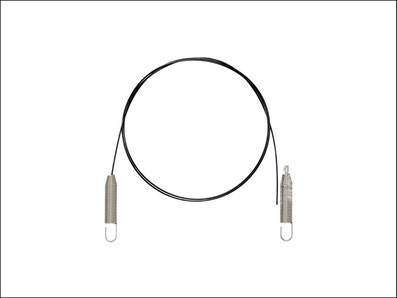

・防鳥ワイヤーセット:UBWシリーズ (線径φ1.2)×1組
ワイヤー長はL=1,000からL=5,000の5種類から選択

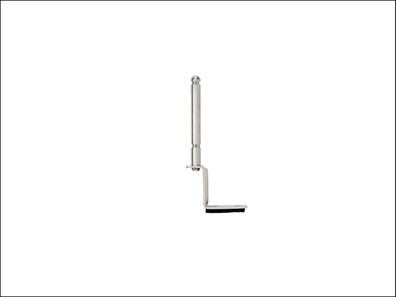

・支柱UBS-T01 (ビス止め可能箇所_ワイヤー1段仕様) もしくは、支柱UBS-T02 (ビス止め可能箇所_ワイヤー2段仕様)

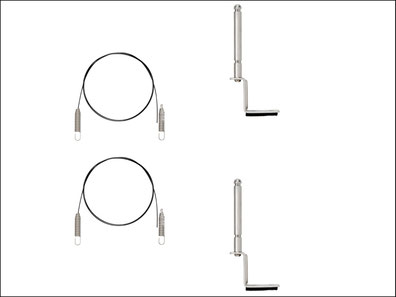

※ 防鳥ワイヤー L=1,000からL=3,000は、支柱UBS-T0×2本セットとなります。

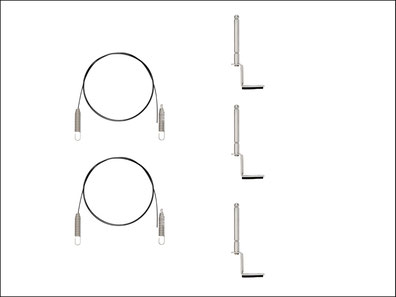

※ 防鳥ワイヤー L=4,000からL=5,000は、支柱UBS-T0×3本セットとなります。
※ 取付ビスは含まれておりません。
¥4,480
税別 / 送料別途
次の地域は送料無料: 全ての地域を表示 詳細を閉じる
仕様
|
|
|
||||||
品番 |
UBW-10 |
UBW-20 |
UBW-30 |
UBW-40 |
UBW-50 |
支柱UBS-T01 | 支柱UBS-T02 |
ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | L=5,000mm | - | |
ワイヤー段 | - | - | - | - | - | 1段 | 2段 |
材質 | バネ部:SUS304 グリップ部:真鍮 ワイヤー部:SUS304(7×7) | SUS304 | |||||
仕上げ | グリップ部:ニッケルメッキ | - | |||||
線径 | コーティングワイヤー Φ1.0~1.2mm(黒) | - | |||||
付属ワイヤー | 寸法以内で長さは自由に調整できます | - | |||||
A-1_1 | 1組 | - | - | - | - | 2本 | - |
A-1_2 | - | 1組 | - | - | - | 2本 | - |
A-1_3 | - | - | 1組 | - | - | 2本 | - |
A-1_4 | - | - | - | 1組 | - | 3本 | - |
A-1_5 | - | - | - | - | 1組 | 3本 | - |
A-1_6 | 2組 | - | - | - | - | - | 2本 |
A-1_7 | - | 2組 | - | - | - | - | 2本 |
A-1_8 | - | - | 2組 | - | - | - | 2本 |
A-1_9 | - | - | - | 2組 | - | - | 3本 |
A-1_10 | - | - | - | - | 2組 | - | 3本 |
UBWシリーズ:
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50~55mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-T0:
※ 台座裏側止水用シーラー付 (ネジ部の止水は別途現場で行ってください。)
※ 端部、中間支柱共通
※ 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 取付けは必ず構造物先端から30~40mm程度内側に施工して下さい。
※ 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
※ 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
※ 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
設置手順
|
ご注意
|
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
