ワイヤー式防鳥システム
アルティマ(Uグリップ)防鳥ワイヤー (PAT)
|

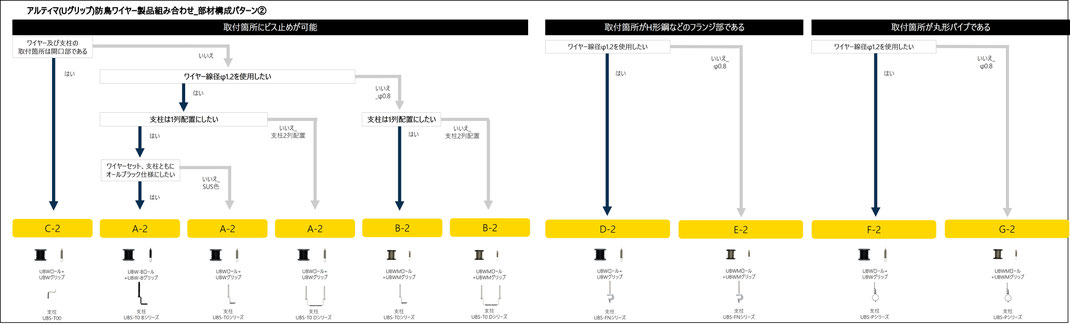

部材構成パターン②
|

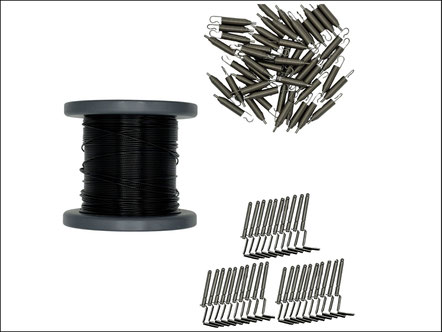

Uグリップ防鳥ワイヤーロール ＋ バネグリップ ＋ 設置箇所に合わせた支柱
部材構成パターン②は、Uグリップ防鳥ワイヤーロール＋バネグリップと設置箇所に合わせた支柱を選択するだけです。
| 設置条件例 |
必要な部材のおおよその数量を把握している |
| 構成例 |
全体でワイヤー長：約1,000m等 |
| メリット |
|
| デメリット |
|
※ ボビン巻きワイヤーとバネグリップはセット販売で、バネグリップ単体での販売は致しません。
バネグリップを当社製ワイヤーや防鳥ワイヤー以外の用途に使用された場合、万が一トラブルが発生しても当社では責任を負いかねます。
※ 100mボビン巻きに対して、バネグリップ50個 (最低ロット)としてセット販売、 200mボビン巻きに対して、バネグリップ100個 (最低ロット)としてセット販売となります
|
納まりパターン例
|
※ ワイヤー1段、支柱1列仕様としております。
※ 支柱の数量はUBS-FN、UBS-P等でも同様になります。
|
防鳥ワイヤーロール (ワイヤー線径φ1.2) ＋ グリップ内蔵バネフック |
|
| 製 品 | 数 量 |
| 防鳥ワイヤーロール UBW-100 | 1組 |
| グリップ内蔵バネフック UBWグリップ (UBW-Bグリップ) | 50個 |
| ワイヤー1列配置用支柱 UBS-T01 (UBS-T01B) | 9本 |
|
Uグリップ防鳥ワイヤーロール ＋ バネグリップ ＋ 一般用(ビス止め可能箇所) UBS-T0 (A2～C2)
|
主に下地が金属バネ部やコンクリート部など、ビス止めが可能な箇所に設置して下さい
| A-2 |
| 支柱 UBS-T0、UBS-T0 B、UBS-T0 D |
| 防鳥ワイヤーロール UBWロール (φ1.2) |
| グリップ内蔵バネフック UBWグリップ、UBW-Bグリップ |
| B-2 |
| 支柱 UBS-T0、UBS-T0 B、UBS-T0 D |
| 防鳥ワイヤーロール UBWMロール (φ0.8) |
| グリップ内蔵バネフック UBWMグリップ、UBWM-Bグリップ |
| C-2 |
| 支柱 UBS-T00 (壁付け用台座のみ) |
| 防鳥ワイヤーロール UBWロール (φ1.2) |
| グリップ内蔵バネフック UBWグリップ、UBW-Bグリップ |
|
Uグリップ防鳥ワイヤーロール ＋ バネグリップ ＋ 一般形鋼用フランジ部専用 UBS-FNシリーズ (D2～E2)
|
主に設置箇所がH型鋼部などの場合にご選択ください
|
Uグリップ防鳥ワイヤーロール ＋ バネグリップ ＋ 丸形パイプ専用 UBS-Pシリーズ (F2～G2)
|
主に設置箇所が丸形パイプなどの場合にご選択ください
