ワイヤー式壁面緑化工法 アルティマ壁面緑化システム (PAT.P)
図面にご指定いただく際は、【呼び径 φ6 コーティングワイヤー仕様 スパイラルワイヤー】と記載下さい。 植栽、潅水システム等は別途、専門業者へお問い合わせ下さい。
|

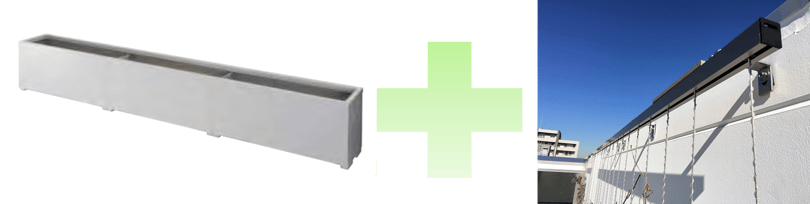

【トーシンコーポレーション】プランター + 【アルティマ】壁面緑化ワイヤー
|
プランター緑化のリーディングカンパニーであるトーシンコーポレーションのプランターは設置するだけの簡単施工、かつ用途に合わせた寸法と材質を用意しております。
特にFRP連結プランター (左図)は、プランターを連結する部分に開口を設ける事で、根が土壌内を行き来出来、植物の生育を妨げない構造になっております。

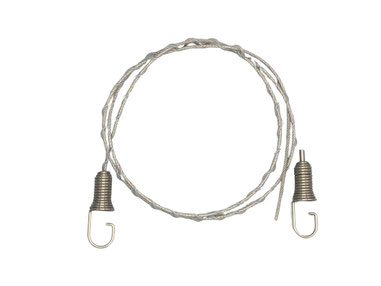

よって根の生育が早いツル性植物を使用するアルティマの壁面緑化ワイヤー部材 (右図:アルミ製緑化レール+被膜φ6スパイラルワイヤーセット)との相性がよく、多くの実績があります。
※
プランターを含めたお問い合わせは、株式会社 トーシンコーポレーション様にご連絡下さい。
もしくは、弊社からご紹介も可能です。
設置事例 (一部)
|

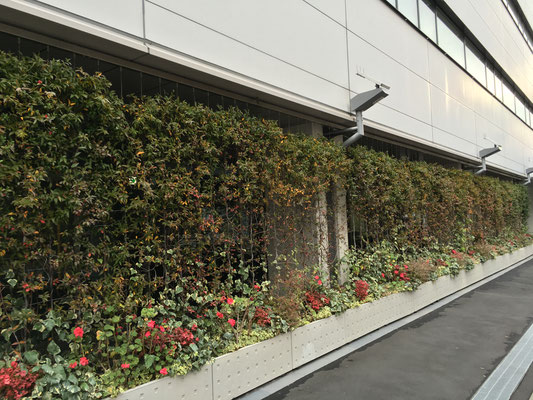

NTT保土ヶ谷ビル (2015年11月時点)

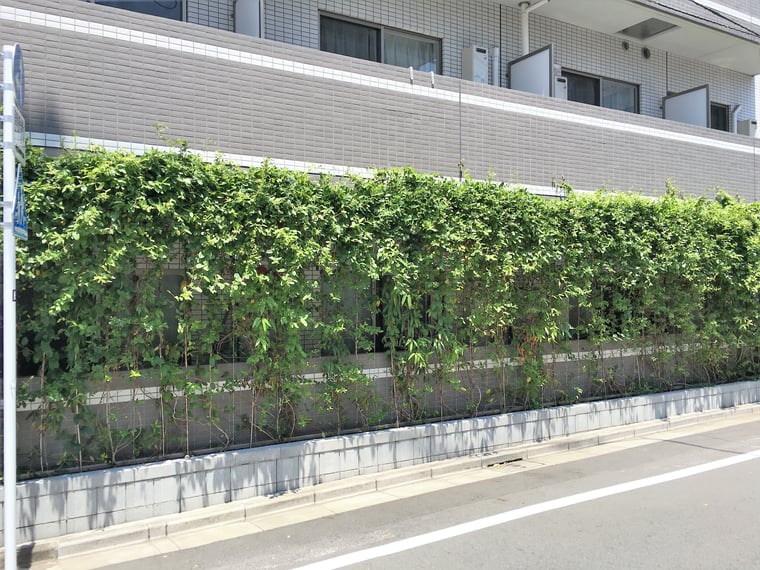

トルナーレ浜町 (2016年8月時)
設置参考図
|
支柱:Lアングル × ストライプ仕様 × 被膜φ6 スパイラルワイヤーセット
|
寸法例 |
W2,000mm×H3,000mm (ワイヤーピッチ@200mm) |
※Lアングルを固定する支柱ピッチは@600を基準とします
※ワイヤーピッチは@200~300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
※アングル穴あけ寸法 φ12~14 (上下共通)
※アングル穴あけ寸法指定あり
支柱:Lアングル × ストライプ仕様 × 被膜φ6 スパイラルワイヤーセット (中間振れ止め:Lアングル)
|
寸法例 |
W4,000mm×H6,000mm (ワイヤーピッチ@200mm) |
※Lアングルを固定する支柱ピッチは@600を基準とします
※ワイヤーピッチは@200~300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
※ワイヤー振れ止めとして、中間部にLアングル設置を推奨致します。
※アングル穴あけ寸法 φ12~14 (上下共通)
※アングル穴あけ寸法指定あり
支柱:アルミ製緑化レール × ストライプ仕様 × 被膜φ6 スパイラルワイヤーセット (緑化レール用)
|
寸法例 |
W2,000mm×H3,000mm (ワイヤーピッチ@200mm) |

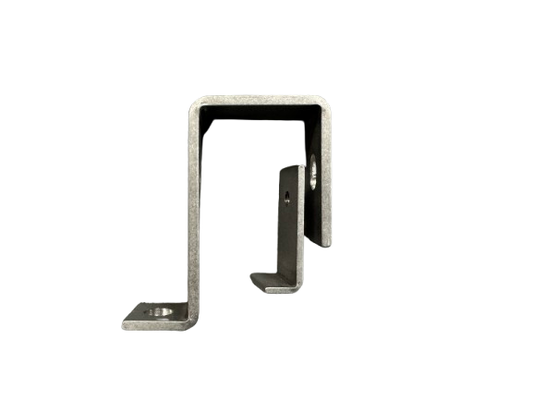

※L型ブラケットの取付ピッチは@600を基準とします
※縦方向のみで構成するワイヤーピッチは自由に設計出来ます
※ワイヤーピッチは@200~300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
支柱:アルミ製緑化レール × ストライプ仕様 × 被膜φ6 スパイラルワイヤーセット (中間振れ止め:ボルト支柱 × 被膜φ6 スパイラルワイヤーセット)
|
寸法例 |
W4,000mm×H6,000mm (ワイヤーピッチ@200mm) |
※L型ブラケットの取付ピッチは@600を基準とします
※縦方向のみで構成するワイヤーピッチは自由に設計出来ます
※ワイヤーピッチは@200~300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
※ワイヤー振れ止めとして、中間部にボルト支柱×スパイラルワイヤーセットの設置を推奨致します。
