【セット品】φ0.8ワイヤーセットG-1：防鳥ワイヤーUBWMシリーズ＋支柱UBS-P-2 (丸形パイプ専用支柱)
構成部材：

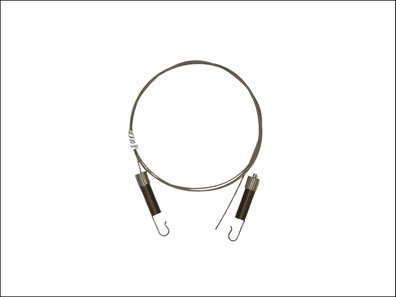

・防鳥ワイヤーセット：UBWMシリーズ (線径φ0.8)×1組
ワイヤー長はL=2,000かL=4,000の2種類から選択

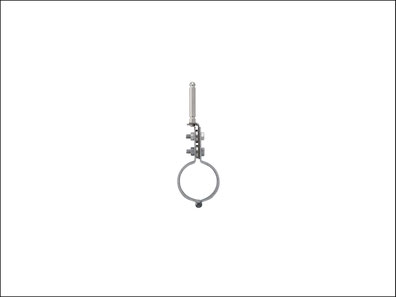

・支柱UBS-P-2 (丸形パイプ支柱_ワイヤー2段仕様)
支柱UBS-P1の適合パイプサイズはφ27.2mmとなります。
支柱UBS-P2の適合パイプサイズはφ42.7mmとなります。
支柱UBS-P3の適合パイプサイズはφ60.5mmとなります。

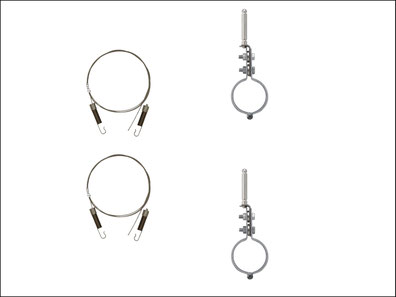

※ 防鳥ワイヤー L=2,000は、支柱UBS-P×2本セットとなります。

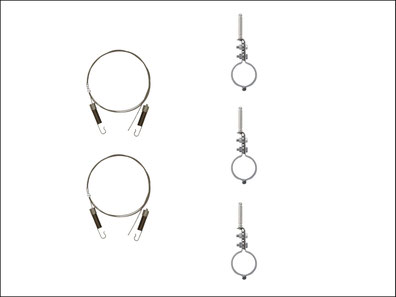

※ 防鳥ワイヤー L=4,000は、支柱UBS-P×3本セットとなります。
￥8,940
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
|
|
|
|||
|
品番 |
UBWM-20 |
UBWM-40 |
支柱UBS-P1-2 | 支柱UBS-P2-2 | 支柱UBS-P3-2 |
| ワイヤー長 | L=2,000mm | L=4,000mm | - | ||
| ワイヤー段 | - | - | 2段 | ||
| パイプサイズ | - | φ27.2 | φ42.7 | φ60.5 | |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 (支柱部)、溶解亜鉛 (金具部) | |||
| 仕上げ | グリップ部：ニッケルメッキ | 溶融亜鉛メッキ | |||
| 線径 | ステンレスワイヤー Φ0.63～0.80mm | - | |||
| 付属 | 寸法以内で長さは自由に調整できます | Ｍ6ボルト×2 | |||
| G-1_1 | 2組 | - | 2本 | - | - |
| G-1_2 | 2組 | - | - | 2本 | - |
| G-1_3 | 2組 | - | - | - | 2本 |
| G-1_4 | - | 2組 | 3本 | - | - |
| G-1_5 | - | 2組 | - | 3本 | - |
| G-1_6 | - | 2組 | - | - | 3本 |
UBWMシリーズ：
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-P：
※ 端部、中間支柱共通
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 塗装、その他仕上げ等は対応させていただきます。その他パイプサイズは受注生産になります。ご相談下さい。
|
設置手順
|
|
ご注意
|
- 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
- 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
- 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
- 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
- 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
- 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
- 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
